일반 설계자 및 해석 전문가도 손쉽게 사용할 수 있는 해석 프로그램들을 소개합니다.
Simcenter FloEFD
FloEFD는 일반 설계자도 본인의 설계안을 바탕으로 쉽게 열유동해석으로 접근할 수 있는 기능을 제공합니다.
1. FloEFD 연혁
1990년대 초반 개발사인 NIKA에 의해 도입된 FloEFD는 설계 엔지니어 및 해석 초급 사용자에 기능적 초점을
맞추어서 개발되었으며 이후 FloMerics, Mentor Graphics등을 거쳐 현재는 Siemens의 설계자를 위한 열유동
해석 프로그램으로 소개되고 있습니다.
2. FloEFD 사용자 환경
FloEFD는 고객이 사용하시는 3D CAD 환경에서 사용할 수 있습니다. SolidWorks, CATIA, Pro/e Creo, NX,
Solid Edge 등의 CAD 환경에서 사용할 수 있습니다.
(독립적인 실행은 불가능하며 반드시 3D CAD에서 구동이 가능합니다.)
FloEFD Standalone (SolidWorks)
FloEFD for Solid Edge
FloEFD for CATIA
FloEFD for Creo
FloEFD for NX
3. FloEFD Interface
FloEFD를 실행시키면 처음에 마법사 창 (Wizard)이 나타나며 이를 통해서 기본 해석의 단위나 해석할 종류
및 물성, 초기 조건 등을 정하게 됩니다. 이후 트리 (Tree)에서 각 요소의 추가 물성이나 경계조건 및 Mesh
등을 설정하면 해석을 수행할 수 있습니다.
4. FloEFD Auto Volume
FloEFD에서는 개방된 입출구에 해당되는 면을 선택하면 자동으로 개방된 공간을 막아주면 내부 유동
공간을 생성시킬 수 있습니다. 내부 공간 생성시 불필요한 영역(막힌 영역)은 해석에서 제외하여 내부 공간을
자동으로 생성시킬 수 있습니다.
5. FloEFD Mesh
FloEFD는 자동화 된 Mesh 기법을 제공합니다. 일반적으로 수준(1~7단계)을 정의를 내리면 기본 Mesh가
형성되며 특별히 Mesh의 정도를 높이고 싶을 때는 Local Mesh 등을 사용하여 고순도의 격자를 생성시킬 수
있습니다.
6. FloEFD Parametric Study
FloEFD는 CAD와 연계가 되어 있기 때문에 모델의 형상 변경에 대해 즉시 해석을 진행할 수 있으며 Compare
Configuration과 Parametric Study를 통해 최적화를 수행할 수 있습니다.
7. FloEFD 해석 범위
FloEFD는 아래와 같이 산업 영역 전반의 해석을 수행할 수 있습니다.
.png)
Mixing Fluids
Refrigerants (Real gas)
Electronics Cooling
Aerodynamics
Free Surface
Cavitations
Condensation
Combustion
Radiation
Heat Exchanger
Non-Newtonian
Rotating Equipment
Ventilation
Supersonic
PCB Modeling
Joule Heating
Aeroheating
7-1. FloEFD Basic Module
FloEFD의 기본이 되는 Module로 일반적인 열 및 유동에 대한 부분과 추가적인 몇 가지 기능이 가능합니다.
Analysis Capacity
- 압축성 / 비압축성 - 정상상태 / 과도상태 - 열전달 (전도 / 대류 / 복사) - Fan 및 다공체 해석
- Parametric analysis
- Rotation : 회전체는 Sliding Mesh 기법을 이요하기 때문에 축 회전에 대한 부분만 가능합니다.
- Free Surface (VOF) : Free Surface 기능은 단적으로 물과 공기의 혼합 유동이라고 생각하시면 됩니다.
FloEFD에서는 물이나 공기 뿐만 아니라 액체와 기체에 대한 정의가 가능하며 해석 프로그램 중 가장
빠른 해석 속도를 나타냅니다. (동일 PC 사양 기준)
7-2. HVAC Module
건축 / 공조에서 요구되는 특수 기능 및 재질에 대한 Library로 구성되어 있습니다.
Analysis Capacity
- DO Radiation Model : 빛의 파장이나 Spectruc에 의해 복사열을 흡수하거나 반사에 대한 해석 기능
- Dispersed Phase Admixture Model : Passive Scalar 기법이라고도 하며 일반적으로 오염물질(Gas)의
전파와 제거에 대한 해석 시 적용됩니다.
- Comfort Parameters : 주위 환경이 인체에 영향을 주는 정도 (열 쾌적성)에 대한 해석 기능입니다.
7-3. Electronics Cooling Module
전자장비 해석을 위한 특수 기능 및 관련 재질 (Fan Libraries)을 제공합니다.
Analysis Capacity
- Joule Heating - Two-Resistor Compact Model(Chip) - Heat Pipe Compact Model - PCB 재질 설정

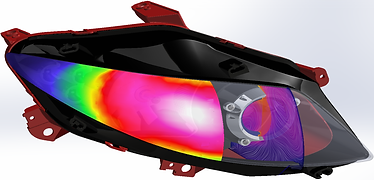

7-4. LED Module
LED 전용 해석 기능입니다. 다만 Fluid Film (습도 / 결로 / 응축) 기능이 본 모듈에 속합니다.
Analysis Capacity
- LED Compact Model - Monte Carlo Radiation Model : 파장, 스펙트럼 등을 고려한 고급 복사 해석 기능
(반사 / 흡수 포함)
- Water Film : 습도 / 결로 / 응축 / Icing 등의 온도에 따른 유막 두께 해석 기능
7-5. Advanced Module
연소(Combustion) 해석 및 Non-Newtonian 해석, Hyper Sonic 해석 기능이 탑재되어 있습니다.
Analysis Capacity
- Gas Combustion Model - Hypersonic Flow Model - Water Film
7-6. EDA Module
PCB 내 회로를 해석상에 받아들이는 기능입니다.
Analysis Capacity
- EDA Import - Network Assembly
